可調整鄂破機排料口大小的楔塊存在形式
創建時間 2016-04-22 作者 網站管理員 瀏覽
QQ留言
聯系電話:13803857310
聯系電話:13803857310 楔塊在礦石破碎設備中的應用還是比較常見的，其作用主要為調整鄂破機運轉后期的排料口大小，因此才會說其對排料品質是有一定影響的。
實際應用中，楔塊調整設備的存在形式有兩種，其一為借助后肘板座和機架后壁間兩個垂直的楔塊產生的相對運動，以此實現鄂破機排料口的調整。其二為水平放置的楔塊調整設備。

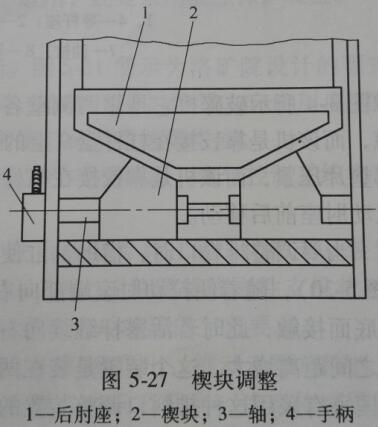

如上圖所示，為借助后肘座和機架間水平放置的楔塊進行的相對運動，并實現排料口調整，在此機架后座之上存在由后肘座1、楔塊2、有正反螺紋的軸3所構成的調整排料口相關設備及手柄4的驅動設備。

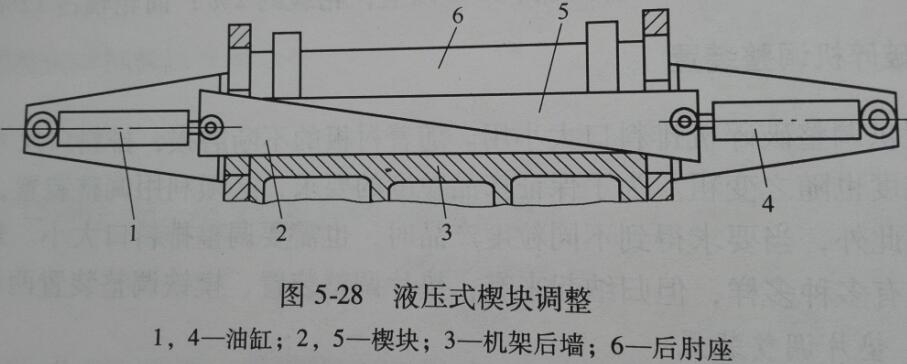

上圖顯示為另外一種楔塊調整設備，它具備兩處液壓缸1、4，其一端和機架鉸接而另一端則和楔塊鉸接。楔塊2、5間以90°凹槽相聯。楔塊2的背面和機架3相配合，而楔塊5直邊和后肘座6相配合。向油缸供油以此促進油缸活塞桿驅動兩楔塊產生相向或是相背的運動，以此來完成鄂破機排料口大小的調整。此種楔塊調整的應用優點在于：可進行無級調整、方便省力、便于自動操控，且結構簡易、制作方便，國內外的大小鄂破機設備都在應用。
