豫暉解讀鄂破機結構的受力情況
創(chuàng)建時間 2016-04-19 作者 網站管理員 瀏覽 QQ留言 產品咨詢 聯系電話:13803857310

        礦石抵達鄂破機進行破碎過程中,動顎對料塊施加破碎力,料塊也會以同樣大小的力反作用于動顎或固定顎上,這些力通過破碎機結構,傳遞給各主要部件,令它們產生應力、變形,嚴重時會被破壞。
        鄂破機設計初期,為了正確獲取其各結構的形狀及尺寸、強度與剛度,那么各結構所需承受力的大小是必須得出的,一般我們會以解析法和圖解法來表示。

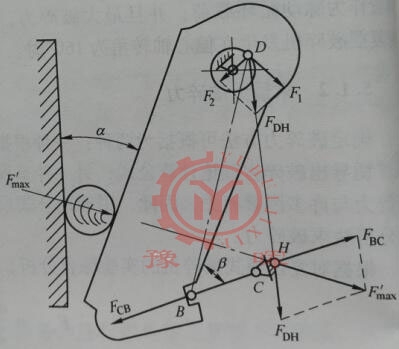

鄂破機受力

        1、解析法。如上圖所示,動顎受有三個作用力,物料對動顎的反作用力F′max,肘板的作用力FCB和動顎軸承反力FHD。設計過程中,可取動顎和曲柄的鉸點D處于160°狀態(tài)。
        2、圖解法。利用圖解法來解讀鄂破機受力是比較簡單的。為了令問題更加簡單,可以不計各鉸鏈間的摩擦影響。

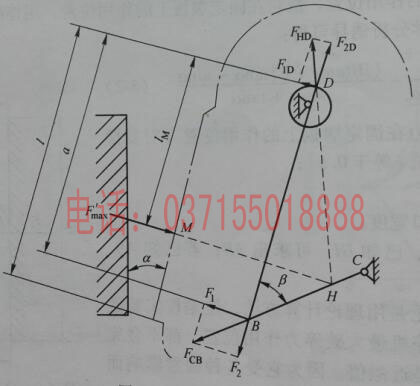

鄂破機工作簡圖

        按照一定比例畫出鄂破機工作簡圖(如上圖),將動顎作為整體,動顎上的作用力有三個:F′max=Fmaxcosα,其大小方向都是已知的,肘板作用力FCB沿CB方向,并與F′max交于H點,再根據“同一平面內三個互不平行的力相互平衡,則它們的作用線必交于一點”的原理,動顎懸掛心軸的反力FHD方向,必沿D、H點的連線從H點用選定的比例尺畫出F′max矢量,根據力的平行四邊形定理,便可按一定比例,獲取FDH和FBC的大小和方向。從而確定鄂破機結構的受力。
