鄂破機(jī)低合金鋼錘頭的應(yīng)用
創(chuàng)建時(shí)間 2016-11-17 作者 網(wǎng)站管理員 瀏覽
QQ留言
聯(lián)系電話:13803857310

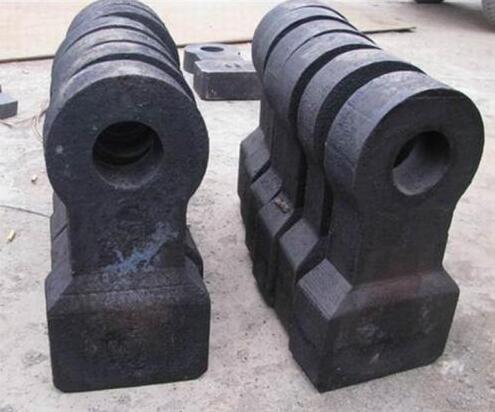

聯(lián)系電話:13803857310常見的路橋建設(shè)所應(yīng)用的鄂破機(jī)主要為一次性破碎，然后經(jīng)過多級振動篩篩出不同規(guī)格的顆粒，此種破碎機(jī)結(jié)構(gòu)較為簡單，所破碎的石料硬度較大，但是因其錘頭材質(zhì)多數(shù)為鍛鋼，因此使用壽命較短，為了解決此種難題，有研究者研制出了價(jià)廉物美的低合金鋼錘頭，其使用壽命為鍛鋼錘頭的3-4倍。
原有鄂破機(jī)錘頭基本結(jié)構(gòu)為馬氏體和少量殘余奧氏體，盡管馬氏體硬度較高，但因沒有合金碳化物的參與，因此在較惡劣破碎環(huán)境下，只依靠馬氏體硬度是不足的，鄂破機(jī)破碎過程中很容易被磨損。而新研制的低合金鋼錘頭其設(shè)計(jì)成分為：0. 33%～0. 40%C，2.5%～4.5%Cr,0.3%～0.5%Cu,0.8%～1.0%Si,0.8%～1.2%Mn,<0.05%S、P。并采取500kh中頻電爐熔煉，熔煉前加入石灰石和碎玻璃符合造渣劑，待大量爐料熔化后扒渣，再加入硅鐵、錳鐵脫氧，按1kg/t的量插入鋁絲進(jìn)行脫氧后出爐澆注，此時(shí)溫度應(yīng)高于1600℃。
通過實(shí)際應(yīng)用可知低合金鋼錘頭的應(yīng)用是可以有效延長鄂破機(jī)破碎周期的，同時(shí)提升其運(yùn)作效率。
新聞資訊最新文章
