外動顎勻擺鄂破機的結構特點
創建時間 2016-03-07 作者 網站管理員 瀏覽
QQ留言
聯系電話:13803857310
聯系電話:13803857310 較為傳統的復擺鄂破機是由一曲柄連桿結構構成的，其中的連桿正是破碎機的動顎，而較新研發生產出的新型外動顎勻擺鄂破機，去除了以往四連桿中以連桿為動顎的傳統結構設計，將四連桿結構中的連桿作為配件的邊板，而動顎僅為連桿上的一點延伸。
新型破碎設備-外動顎勻擺鄂破機在實際生產中所表現出的結構特點有：
1、新型破碎設備和傳統復擺鄂破機不同，它不再有偏心連桿套環設結構，也不需要通過偏心運動直接傳遞至動顎，而是由邊板將偏心軸的運動傳至外側動顎處。
2、動顎和靜顎的安裝和傳統復擺鄂破機相反，動顎和偏心軸位于破碎腔和靜顎兩側，動顎的往復運轉為破碎設備提供了可靠進料保證。
3、靜顎通過懸掛軸掛于機架之上，其下部由襯板和機架相連接，對肘板位置進行調節，靜顎將圍繞懸掛軸旋轉，此時的排料口大小將會得到改變，以此達到控制排料粒度的目的。
4、破碎腔為傾斜裝配。

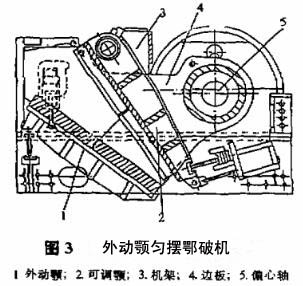

5、外動顎勻擺鄂破機的負懸掛結構：皮帶輪和飛輪都位于設備的中部，詳情可參考上圖。
