之所以要對顎式破碎機設備進行相應調整,其是為排料口大小調整做準備的。隨著襯板的不斷磨損,排料口尺寸不斷變大,而產品粒度也逐漸變粗,為了保證產品粒度,就必須對排料口進行相應調整,同時因粒度需求的不同,也需要調至合適排料口。
當下常見的顎式破碎機調整設備可總結為:墊片調整、楔鐵調整、杠桿盤式調整設備。具體情況如下:
1、墊片調整設備。分螺栓頂推和液壓缸頂推。
螺栓頂推進行的墊片調整,其主要依靠螺栓頂推肘板座,取出墊片,則排料口增大;相反加入墊片,排料口減小。推頂墊板座以前,要適當放松拉緊彈簧,松開押金墊板螺栓及支承肘座的螺栓。此方法比較適用于中、小型顎式破碎機。
液壓缸頂推實施的墊片調整,其是借助液壓缸活塞桿推動后肘座,然后增加墊片或減少墊片,令排料口減小或增加。然后停止供油,并利用螺栓將肘座及后壁壓緊。
這兩種調整方式相比較,后者操作較為靈活、省力、方便,但結構較復雜,因此比較適用于大中型顎式破碎機。
2、楔塊調整設備。
此調整設備有兩種形式,即①楔塊借助后肘板座及機架后壁間兩個垂直放置楔塊作相對運動,來實現顎式破碎機排料口的調整。當前已逐漸被水平放置楔塊調整設備所替代。②具備兩只液壓缸,其一端和機架鉸接而另一端和楔塊鉸接,兩楔塊借助90°凹槽面相配合。一側楔塊與機架相配合,另一側楔塊與后軸座相配合。向油缸供油令油缸活塞桿驅動兩楔塊相向或是相背運動來對排料口大小進行調整。
3、杠桿盤式調整設備。

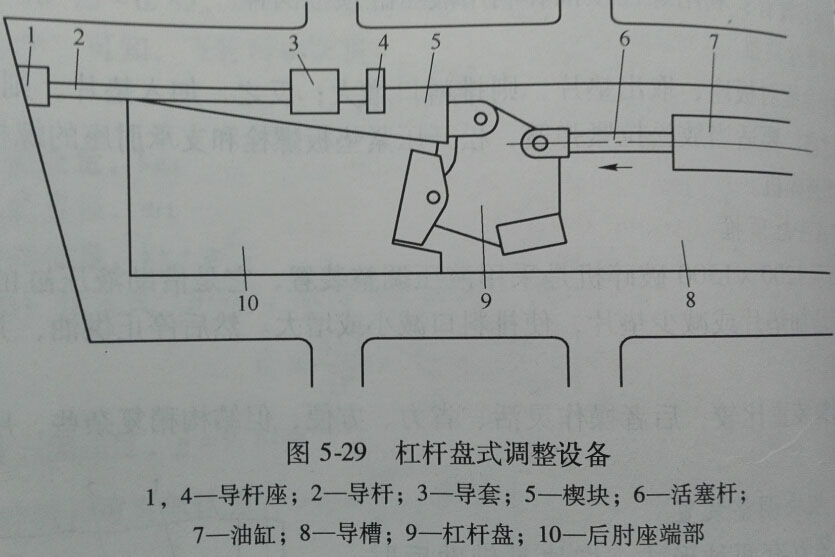

此種墊片調整設備主要借助(圖5-29杠桿盤式調整設備)后軸座端部10通過油缸7、活塞桿6、杠桿盤9令肘座壓在墊片和機架后墻上。此時肘座在上下方向的間隙被楔塊5消除,而肘座和墊之間也由油缸、活塞桿和杠桿盤壓得很緊,其間隙得以消除。
