通過分析我們可以知道,應用于礦石破碎的側壁結構機架顎式破碎機,其側壁加強筋的位置需要根據實際受力來進行布局。
在實際生產中,需要特別指出的是,并非所有的顎式破碎機機架側壁加強筋都一樣,因設備破碎型式存在差異,其主軸受力方向也會不相同,那么所對應的機架側壁加強筋的布局也就不同。但是依照軸承受力及側壁變形布局加強筋的準則來看,對于任何型式顎式破碎機來講都是很適用的。當前所應用的顎式破碎機設備,有的側壁筋板設置為1根,有的為2根,更有甚者不設置橫向筋板,同時在軸承下部也不加設加強筋板,側壁只是一塊平板。由分析可知,只要是在軸承下部沒有加設筋板的破碎設備,其主軸承中心勢必會和機架側壁板厚度中心相重合,因而懸臂力矩就不會產生。

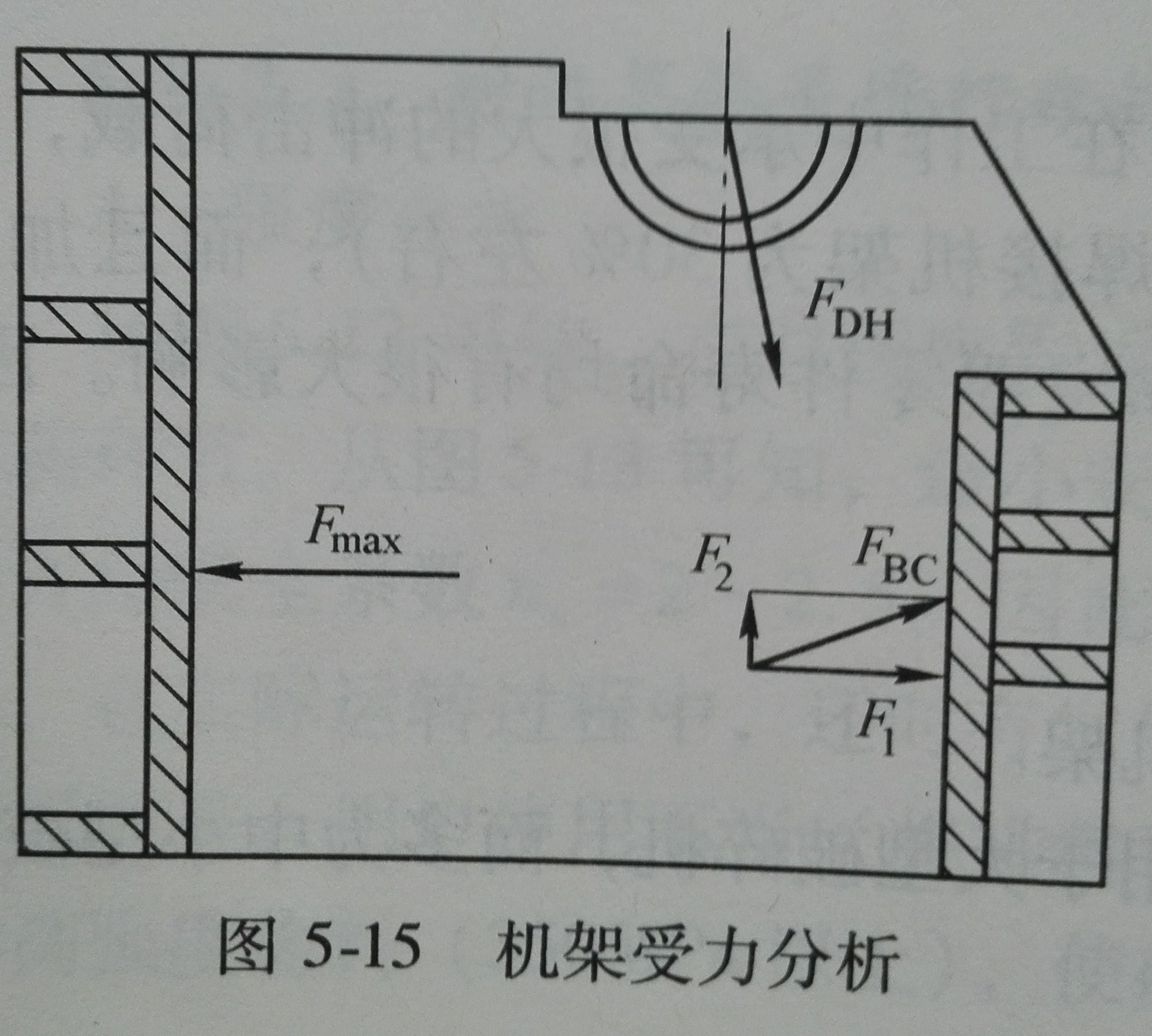

在實際的顎式破碎機側壁結構機架安裝過程中,襯板座安裝,必須在側壁后部設置導槽,參考顎式破碎機側壁結構機架受力分析(圖5-15)可知,導槽的安裝形式有:①沿F1力方向設置水平方向?qū)Р;②按Fbc力方向設置斜向?qū)Р。前列種導槽安裝形式常見于中小型顎式破碎機,第二種導槽安裝形式常見于大中型顎式破碎機。其主要是為了減小F2力作用于導軌的沖擊作用,提升導軌可靠性,如果想要消除對導軌的沖擊則必須令肘座和上導軌及后壁之間無縫隙,以此才能夠保證顎式破碎機的穩定運行。
