簡述鄂破機中動顎結構的設計
創建時間 2015-08-24 作者 網站管理員 瀏覽 QQ留言 產品咨詢 聯系電話:13803857310

        在進行礦石的多種破碎生產時,鄂破機動顎的應用與磨損是需要特別關注的,作為破碎設備的重要部件,其維護是異常重要的。那么現實中鄂破機動顎結構的設計是如何進行的,請看以下分析:

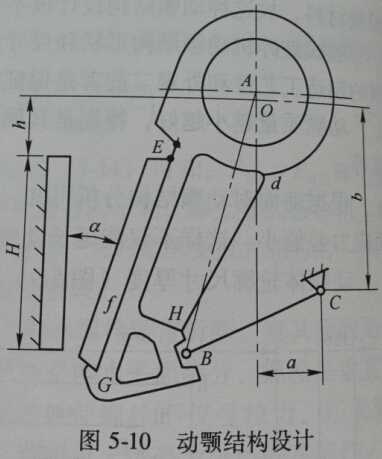

動顎結構設計        根據實際生產中鄂破機的運轉強度所選擇出的動顎滾動軸承外徑尺寸的1/2為半徑,以A點為圓心繪出動顎內孔(如圖5-10動顎結構設計),并畫出動顎外部外圓,選定動顎形式,其他部分幾何形狀及尺寸可以根據鄂破機動顎結構設計原則及經驗進行確定。
        動顎結構形式按橫截面形狀可分為:E型截面、反E型截面、箱型截面三種。同樣截面尺寸情況下第二種強度要高于前列種。在實際設計過程中,動顎參數還需要視具體情況而定。通常,中小型鄂破機多為前列和第二種橫截面形式,而大型破碎設備則采用箱型橫截面結構。
        動顎頭部內孔在兩端的滾動軸部分的大小,需參考軸承寬度等大小來確定,而其他如動顎頭部吊鉤,腳部及拉緊設備拉桿連接的掛鉤以及動顎的鑄造工藝要求等,是需要根據實際情況及客戶需要進行確定的。
        以上則為豫暉針對鄂破機動顎結構設計進行的簡單介紹,更多相關信息詳見:http://iycp.cn/
